Камлоки (CAM-LOCK).

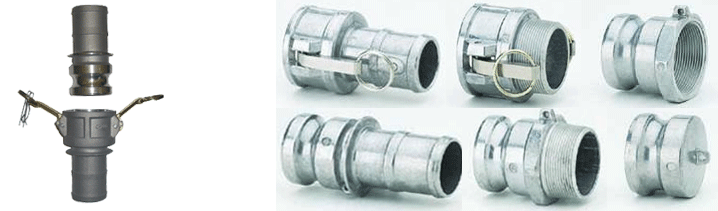

CAM-LOCK (Камлок) - это система универсальных самоблокирующихся быстроразъемных соединений (БРС) кулачкового типа, которая позволяет мгновенно присоединить рукав (шланг) к различным устройствам и резервуарам, или соединить несколько шлангов между собой. Устройство кулачков обеспечивает устойчивое к вибрации соединение без использования дополнительного фиксирующего шплинта, или других приспособлений.

Основные технические характеристики быстроразъемных соединений  CAM-LOCK “Камлок”:

Материал корпуса: Горячештампованный:
  • алюминиевый сплав (AL)
  • нержавеющая сталь (SS)
  • латунь (BR)
  • полипропилен (PO)
Рабочая температура: до 100 °С
Рабочее давление: для изделий из алюминия и бронзы - до 16 bar

для изделий из нержавеющей стали - до 20 bar

Размеры соединений: 12 мм - 150 мм (1/2″ - 6″)
Уплотнения: NBR, EPDM, VITON
Резьбы соединений: BSPP для внутренних резьб

BSPT для наружных резь

Пример обозначения:

АLA-1/2″,

где: AL - алюминий, А - тип камлока, 1/2″ - размер в дюймах.

Типы «Камлок»: A, B, C, D, E, F, DC, DP.

Камлок тип А (адаптер «папа»/ внутренняя резьба).


1/2 3/4 1″ 1 1/4 1 1/2 2″ 2 1/2 3″ 4″ 5″ 6″
A 13,8 21,6 24,6 29,5 37,0 46,25 58,5 75,0 101,2 126,5 152,5
B 39,9 43,0 48,23 54,12 70,85 62,20 68,28 69,8 74,98 80,4 82,55
C 26,4 32,5 37,75 47,5 55,0 66,8 80,4 95,0 122,0 150,0 195,0

Камлок тип В (адаптер «мама»/ наружная резьба).


1/2 3/4 1″ 1 1/4 1 1/2 2″ 2 1/2 3″ 4″ 5″ 6″
A 12,5 18,5 24,6 52,5 38,0 49,25 61,2 75,6 101,7 126,0 152,0
B 44,0 50,0 56,9 65,0 65,9 77,2 83,0 87,0 94,3 98,8 108,5
E 28,0 32,0 37,3 43,0 43,4 50,5 52,0 53,5 56,8 59,3 62,5
G 42,0 60,0 68,0 80,2 91,0 98,0 113,0 132,3 161,0 189,5 230,0

Камлок тип С (адаптер «мама»/ Соединение под шланг).


1/2 3/4 1″ 1 1/4 1 1/2 2″ 2 1/2 3″ 4″ 5″ 6″
A 8,0 14,2 20,8 26,6 31,75 44,0 57,0 68,8 93,2 118,0 144,4
B 62,6 84,0 93,3 99,0 112,4 129,7 139,0 154,5 162,8 177,9 230,2
D 14,8 21,0 27,4 33,8 40,0 52,8 65,8 78,9 104,36 129,8 155,6
E 28,0 32,0 37,3 43,0 43,4 50,5 52,0 53,5 56,8 59,3 62,5
G 42,0 60,0 68,0 80,2 91,0 98,0 113,0 132,3 161,0 189,5 230,0

Камлок тип D (адаптер «мама»/ внутренняя резьба).


1/2 3/4 1″ 1 1/4 1 1/2 2″ 2 1/2 3″ 4″ 5″ 6″
A 14,3 20,5 25,0 32,5 38,0 48,8 60,0 75,6 100,0 124,0 148,5
B 42,5 49,6 56,7 65,0 65,4 75,7 82,0 87,0 94,3 98,8 108,5
E 28,0 32,0 37,3 43,0 43,4 50,5 52,0 53,5 56,8 59,3 62,5
G 42,0 60,0 68,0 80,2 91,0 98,0 113,0 132,3 161,0 189,5 230,0

Камлок тип Е (адаптер «папа»/ Соединение под шланг).


1/2 3/4 1″ 1 1/4 1 1/2 2″ 2 1/2 3″ 4″ 5″ 6″
A 8,0 14,2 20,8 26,6 31,75 44,0 57,0 68,8 93,2 118,0 144,4
B 72,0 92,5 101,5 107,62 122,15 138,7 149,28 104,8 171,58 187,6 232,85
C 30,0 39,0 44,0 54,0 60,0 68,7 85,0 100,0 128,0 160,0 193,0
D 14,8 21,0 27,4 33,8 40,0 52,8 65,8 78,9 104,36 129,8 155,6
E 37,4 40,5 45,5 51,62 53,15 59,5 62,28 63,8 65,58 69,0 65,15

Камлок тип F (адаптер «папа»/ наружная резьба).


1/2 3/4 1″ 1 1/4 1 1/2 2″ 2 1/2 3″ 4″ 5″ 6″
A 13,8 21,6 24,6 29,5 37,0 46,25 58,5 75,0 101,2 126,5 152,5
B 55,9 60,5 67,83 76,12 70,35 88,9 99,28 103,3 122,48 119,9 128,55
C 26,4 32,5 37,75 47,5 55,0 66,8 80,4 95,0 122,0 148,0 195,0
E 39,9 43,0 48,23 39,62 55,85 62,2 68,28 69,8 74,98 80,4 82,55

Камлок тип DC (заглушка «мама»).

  1/2 3/4 1″ 1 1/4 1 1/2 2″ 2 1/2 3″ 4″ 5″ 6″
B 40,5 45,0 50,3 57,0 56,2 63,0 70,0 74,0 79,3 78,3 78,5
E 31,5 36,0 37,3 43,0 43,4 54,0 60,0 63,0 68,3 67,3 66,5
G 42,0 60,0 68,0 80,2 91,0 90,0 113,0 132,3 161,0 139,5 230,0

Камлок тип DP (заглушка «папа»).

  1/2 3/4 1″ 1 1/4 1 1/2 2″ 2 1/2 3″ 4″ 5″ 6″
B 37,4 39,5 46,5 53,0 53,15 59,5 65,0 69,8 74,5 73,0 73,15
E 25,4 30,5 37,5 39,62 41,15 50,5 55,0 58,8 63,5 62,0 61,15
C 23,83 32,1 36,73 45,52 53,47 63,09 75,8 91,54 119,58 145,6 175,93
